[도커&쿠버네티스] 교육 2일차_ docker 브릿지/네트워크 연결 확인

by 게으른 피글렛 2025. 3. 6.
반응형

1. docker 브릿지 연결 확인

alpine 생성  > 브릿지 연결여부 확인 > nginx 생성 > 브릿지 연결여부 확인 >연결이 안되는 서버 생성,확인하기



포트를 지정하여 서버 생성

vagrant@ubuntu2204:~$ docker run -d -it --name alpine2 -p 80:80 alpine /bin/sh
993ea553b04ca380404c66b23e29591a7dbab06dd729dfa1275772d0cb2be414

vagrant@ubuntu2204:~$ docker ps
CONTAINER ID   IMAGE     COMMAND     CREATED          STATUS          PORTS                NAMES
993ea553b04c   alpine    "/bin/sh"   17 seconds ago   Up 16 seconds   0.0.0.0:80->80/tcp   alpine2





alpine 도커 접속 -> ip 확인 : 172.17.0.2

vagrant@ubuntu2204:~$ docker exec -it alpine2 /bin/sh
/ # ps
PID   USER     TIME  COMMAND
    1 root      0:00 /bin/sh
    7 root      0:00 /bin/sh
   13 root      0:00 ps
/ # ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
7: eth0@if8: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:11:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.2/16 brd 172.17.255.255 scope global eth0
       valid_lft forever preferred_lft forever



설치한 서버에 브릿지 생성이 되어있는지 확인

#브릿지util 설치 및 확인
vagrant@ubuntu2204:~$ sudo apt install bridge-utils

vagrant@ubuntu2204:~$ brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242e3486728       no              vetha567dea

#방화벽 확인
vagrant@ubuntu2204:~$ sudo iptables --table nat -L -n
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination
DOCKER     all  --  0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL

Chain INPUT (policy ACCEPT)
target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
DOCKER     all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  172.17.0.0/16        0.0.0.0/0
MASQUERADE  tcp  --  172.17.0.2           172.17.0.2           tcp dpt:80

Chain DOCKER (2 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:80 to:172.17.0.2:80



도커가 연결되어있는 것을 확인 할 수 있음



nginx 서버도 하나더 생성하여 연결여부 확인

실행시 port를 지정하게 되면 지정된 port도 확인이 가능함

vagrant@ubuntu2204:~$ docker run -d --name mynginx -p 8000:80 nginx
96f62605706bb59f96576709c720e33cf3547a669e8b31deda384f95f2b52ca7

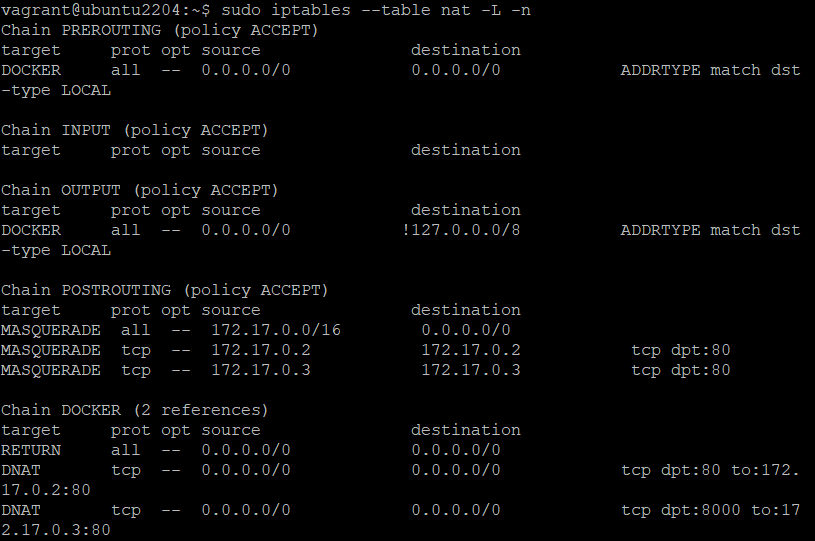

vagrant@ubuntu2204:~$ sudo iptables --table nat -L -n
Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
MASQUERADE  all  --  172.17.0.0/16        0.0.0.0/0
MASQUERADE  tcp  --  172.17.0.2           172.17.0.2           tcp dpt:80
MASQUERADE  tcp  --  172.17.0.3           172.17.0.3           tcp dpt:80

Chain DOCKER (2 references)
target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:80 to:172.17.0.2:80
DNAT       tcp  --  0.0.0.0/0            0.0.0.0/0            tcp dpt:8000 to:172.17.0.3:80



생성된 서버도 chain DOCKER에 연결되어있는 것을 확인 할 수 있음



단, docker 자신에게 서버를 생성할 경우 생성되지 않음

#도커 ip에 컨테이너 생성
vagrant@ubuntu2204:~$ docker run -d --name mynginx3 -p 192.168.50.10:8000:80 nginx
84fa42dabef49384067c0856c99e487239be307460d574559382c9c8fee0f917
docker: Error response from daemon: driver failed programming external connectiv
proxy: listen tcp4 192.168.50.10:8000: bind: address already in use.

#생성됨, 내용 표출됨
vagrant@ubuntu2204:~$ curl 127.0.0.1:8000
<!DOCTYPE html>
<html>
<head>
<title>Welcome to nginx!</title>

#포트가 지정되지 않음(mynginx3)
vagrant@ubuntu2204:~$ docker ps -a
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS                  NAMES
84fa42dabef4   nginx     "/docker-entrypoint.…"   9 minutes ago    Created                                mynginx3
96f62605706b   nginx     "/docker-entrypoint.…"   10 minutes ago   Up 10 minutes   0.0.0.0:8000->80/tcp   mynginx
993ea553b04c   alpine    "/bin/sh"                33 minutes ago   Up 32 minutes   0.0.0.0:80->80/tcp     alpine2





2. docker 네트워크 연결 확인하기



mariadb 생성  > 도커 네트워크 연결 확인 > 사용자정의 브릿지 생성 > 브릿지 연결



<mariadb 컨테이너 생성>

vagrant@ubuntu2204:~$ docker run -d --name apache httpd
9d15b1b77d89ab7a94c8328204a8b5e23db602ca56b87b071b9fe6e6352f4845
vagrant@ubuntu2204:~$ docker run -d --name mariadb --env MARIADB_ROOT_PASSWORD=mypass mariadb
688b4f9211690daab6ae808aab9d60f024298505670e6bae549c3525bca24bc5

#docker 생성 확인
vagrant@ubuntu2204:~$ docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS      NAMES
688b4f921169   mariadb   "docker-entrypoint.s…"   9 seconds ago    Up 9 seconds    3306/tcp   mariadb
9d15b1b77d89   httpd     "httpd-foreground"       18 seconds ago   Up 17 seconds   80/tcp     apache

#네트워크 연결 확인
vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME      DRIVER    SCOPE
edfae448a19d   bridge    bridge    local
6c49481470a0   host      host      local
454c6ebb3330   none      null      local

#브릿지 연결상태 보기
vagrant@ubuntu2204:~$ brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242e3486728       no              veth7ac4b50
                                                        vethfa970e5



docker0에 현재 두개의 인터페이스가 연결되어있는 것을 확인 할 수 있습니다.

#브릿지 생성(mybridge)
vagrant@ubuntu2204:~$ docker network create --driver=bridge mybridge
b435a13fe1c8b2356fa078338296db4b8a6072ed48f56970481a234592d9ea21

#네트워크 확인
vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME       DRIVER    SCOPE
edfae448a19d   bridge     bridge    local
6c49481470a0   host       host      local
b435a13fe1c8   mybridge   bridge    local
454c6ebb3330   none       null      local



생성된 bridge 확인



# 브릿지 networkid로 ip 확인
vagrant@ubuntu2204:~$ ip addr show br-b435a13fe1c8
17: br-b435a13fe1c8: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default
    link/ether 02:42:23:53:c0:a4 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global br-b435a13fe1c8
       valid_lft forever preferred_lft forever



ip : 172.18.0.1





<생성한 브릿지에 연결된 컨테이너 생성>

#alpine 컨테이너 / mybridge / 생성
vagrant@ubuntu2204:~$ docker run -d --name alpine --network mybridge -it alpine
cacb7cfb40b907150f7b4f7cde5b7ccdbe925756521a8027c76cd64cf9887be4

#접속하여 ip정보 확인
vagrant@ubuntu2204:~$ docker exec -it alpine /bin/sh
/ # ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
18: eth0@if19: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:ac:12:00:02 brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.2/16 brd 172.18.255.255 scope global eth0
       valid_lft forever preferred_lft forever
/ # netstat -rn
Kernel IP routing table
Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface
0.0.0.0         172.18.0.1      0.0.0.0         UG        0 0          0 eth0
172.18.0.0      0.0.0.0         255.255.0.0     U         0 0          0 eth0





기존에 있던 apache를 network mybridge로 연결

vagrant@ubuntu2204:~$ docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED        STATUS        PORTS      NAMES
cacb7cfb40b9   alpine    "/bin/sh"                35 hours ago   Up 35 hours              alpine
688b4f921169   mariadb   "docker-entrypoint.s…"   35 hours ago   Up 35 hours   3306/tcp   mariadb
9d15b1b77d89   httpd     "httpd-foreground"       35 hours ago   Up 35 hours   80/tcp     apache

vagrant@ubuntu2204:~$ docker network connect mybridge apache





apache 접속하여 ip 확인

#apache 서버 접속
vagrant@ubuntu2204:~$ docker exec -it apache /bin/bash

#net-tools 설치
root@9d15b1b77d89:/usr/local/apache2# apt update
root@9d15b1b77d89:/usr/local/apache2# apt install net-tools

#ip 확인
root@9d15b1b77d89:/usr/local/apache2# ifconfig
eth0: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.17.0.2  netmask 255.255.0.0  broadcast 172.17.255.255
        ether 02:42:ac:11:00:02  txqueuelen 0  (Ethernet)
        RX packets 555  bytes 9682636 (9.2 MiB)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 369  bytes 22142 (21.6 KiB)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

eth1: flags=4163<UP,BROADCAST,RUNNING,MULTICAST>  mtu 1500
        inet 172.18.0.3  netmask 255.255.0.0  broadcast 172.18.255.255
        ether 02:42:ac:12:00:03  txqueuelen 0  (Ethernet)
        RX packets 0  bytes 0 (0.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 0  bytes 0 (0.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

lo: flags=73<UP,LOOPBACK,RUNNING>  mtu 65536
        inet 127.0.0.1  netmask 255.0.0.0
        inet6 ::1  prefixlen 128  scopeid 0x10<host>
        loop  txqueuelen 1000  (Local Loopback)
        RX packets 6  bytes 522 (522.0 B)
        RX errors 0  dropped 0  overruns 0  frame 0
        TX packets 6  bytes 522 (522.0 B)
        TX errors 0  dropped 0 overruns 0  carrier 0  collisions 0

#ping 확인
root@9d15b1b77d89:/usr/local/apache2# ping 172.18.0.3
PING 172.18.0.3 (172.18.0.3) 56(84) bytes of data.
64 bytes from 172.18.0.3: icmp_seq=1 ttl=64 time=0.419 ms
64 bytes from 172.18.0.3: icmp_seq=2 ttl=64 time=0.067 ms
64 bytes from 172.18.0.3: icmp_seq=3 ttl=64 time=0.088 ms
64 bytes from 172.18.0.3: icmp_seq=4 ttl=64 time=0.048 ms
^C
--- 172.18.0.3 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3059ms
rtt min/avg/max/mdev = 0.048/0.155/0.419/0.152 ms

root@9d15b1b77d89:/usr/local/apache2# ping 172.18.0.2
PING 172.18.0.2 (172.18.0.2) 56(84) bytes of data.
64 bytes from 172.18.0.2: icmp_seq=1 ttl=64 time=0.466 ms
64 bytes from 172.18.0.2: icmp_seq=2 ttl=64 time=0.082 ms
64 bytes from 172.18.0.2: icmp_seq=3 ttl=64 time=0.180 ms
64 bytes from 172.18.0.2: icmp_seq=4 ttl=64 time=0.106 ms
^C
--- 172.18.0.2 ping statistics ---
4 packets transmitted, 4 received, 0% packet loss, time 3074ms
rtt min/avg/max/mdev = 0.082/0.208/0.466/0.152 ms

#IP table 확인
root@9d15b1b77d89:/usr/local/apache2# netstat -rn
Kernel IP routing table
Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface
0.0.0.0         172.17.0.1      0.0.0.0         UG        0 0          0 eth0
172.17.0.0      0.0.0.0         255.255.0.0     U         0 0          0 eth0
172.18.0.0      0.0.0.0         255.255.0.0     U         0 0          0 eth1

root@9d15b1b77d89:/usr/local/apache2# exit
exit





브릿지 연결 상태 보기

#네트워크 mybridge  =>  b435a13fe1c8
vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME       DRIVER    SCOPE
edfae448a19d   bridge     bridge    local
6c49481470a0   host       host      local
b435a13fe1c8   mybridge   bridge    local
454c6ebb3330   none       null      local


#네트워크 mybridge  =>  b435a13fe1c8
vagrant@ubuntu2204:~$ brctl show
bridge name     bridge id               STP enabled     interfaces
br-b435a13fe1c8         8000.02422353c0a4       no              veth71a3e20
                                                        veth8cc2065
docker0         8000.0242e3486728       no              veth7ac4b50
                                                        vethfa970e5

현재 2개 연결되어있음





<네트워크 연결 끊는 방법>

vagrant@ubuntu2204:~$ docker network disconnect mybridge apache
vagrant@ubuntu2204:~$ brctl show
bridge name     bridge id               STP enabled     interfaces
br-b435a13fe1c8         8000.02422353c0a4       no              veth71a3e20
docker0         8000.0242e3486728       no              veth7ac4b50
                                                        vethfa970e





<기존에 있던 host , null 네트워크 삭제>

vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME       DRIVER    SCOPE
edfae448a19d   bridge     bridge    local
6c49481470a0   host       host      local
b435a13fe1c8   mybridge   bridge    local
454c6ebb3330   none       null      local

vagrant@ubuntu2204:~$ docker network create --driver host myhost
Error response from daemon: only one instance of "host" network is allowed
#하나만생성 가능해서 더이상 만들수 없음

vagrant@ubuntu2204:~$ docker network rm host
Error response from daemon: host is a pre-defined network and cannot be removed
#미리 정의되어있는 host는 삭제가 되지 않음



<host 네트워크에 서버 생성>

vagrant@ubuntu2204:~$ docker run -d --name alpinex --network host -it alpine
aedc9f6aa9e9d0b43c8879261c732856fd6876b4618b42b11cf590b508b0be3a
vagrant@ubuntu2204:~$ docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS      NAMES
aedc9f6aa9e9   alpine    "/bin/sh"                10 seconds ago   Up 9 seconds               alpinex
aae5fe848b03   alpine    "/bin/sh"                18 minutes ago   Up 18 minutes              alpine
6b33faee3a31   mariadb   "docker-entrypoint.s…"   27 minutes ago   Up 27 minutes   3306/tcp   mariadb
ecc2e868d67e   httpd     "httpd-foreground"       30 minutes ago   Up 30 minutes   80/tcp     apache

#host 네트워크에 서버를 생성
#이럴경우 호스트가 사용하는 네트워크를 공유하는 것임
#그래서 ip, hostname 다 동일함

vagrant@ubuntu2204:~$ docker run -d --name alpinex --network host -it alpine
aedc9f6aa9e9d0b43c8879261c732856fd6876b4618b42b11cf590b508b0be3a
vagrant@ubuntu2204:~$ docker ps
CONTAINER ID   IMAGE     COMMAND                  CREATED          STATUS          PORTS      NAMES
aedc9f6aa9e9   alpine    "/bin/sh"                10 seconds ago   Up 9 seconds               alpinex
aae5fe848b03   alpine    "/bin/sh"                18 minutes ago   Up 18 minutes              alpine
6b33faee3a31   mariadb   "docker-entrypoint.s…"   27 minutes ago   Up 27 minutes   3306/tcp   mariadb
ecc2e868d67e   httpd     "httpd-foreground"       30 minutes ago   Up 30 minutes   80/tcp     apache
vagrant@ubuntu2204:~$ docker exec -it alpinex /bin/sh
/ # ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
2: eth0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP qlen 1000
    link/ether 08:00:27:8c:69:41 brd ff:ff:ff:ff:ff:ff
    inet 10.0.2.15/24 brd 10.0.2.255 scope global dynamic eth0
       valid_lft 77924sec preferred_lft 77924sec
    inet6 fd00::a00:27ff:fe8c:6941/64 scope global dynamic noprefixroute flags 100
       valid_lft 86046sec preferred_lft 14046sec
    inet6 fe80::a00:27ff:fe8c:6941/64 scope link
       valid_lft forever preferred_lft forever
3: docker0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:63:e4:af:89 brd ff:ff:ff:ff:ff:ff
    inet 172.17.0.1/16 brd 172.17.255.255 scope global docker0
       valid_lft forever preferred_lft forever
21: vethba7d15f@if20: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0 state UP
    link/ether 12:d9:a8:0f:ec:31 brd ff:ff:ff:ff:ff:ff
23: veth53c5acd@if22: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master docker0 state UP
    link/ether 5a:9f:9d:b2:cc:87 brd ff:ff:ff:ff:ff:ff
24: br-ce7f0d0a4168: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP
    link/ether 02:42:04:ff:e3:cb brd ff:ff:ff:ff:ff:ff
    inet 172.18.0.1/16 brd 172.18.255.255 scope global br-ce7f0d0a4168
       valid_lft forever preferred_lft forever
28: veth11ff8fd@if27: <BROADCAST,MULTICAST,UP,LOWER_UP,M-DOWN> mtu 1500 qdisc noqueue master br-ce7f0d0a4168 state UP
    link/ether 0a:f3:63:4f:ed:1b brd ff:ff:ff:ff:ff:ff

/ # hostname
ubuntu2204.localdomain

네트워크 공유되지 않는 것은 다르게 표출됨
/ # cat /etc/issue
Welcome to Alpine Linux 3.21
Kernel \r on an \m (\l)

/ # exit



<null 네트워크에 컨테이너 생성>

#null 네트워크에 컨테이너 생성
vagrant@ubuntu2204:~$ docker run -d --name alpinez --network none -it alpine
b421548eed3df3242867e2ed435ffbc1446890f77f55f492d9613ae898d215c4
vagrant@ubuntu2204:~$ docker ps

vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME       DRIVER    SCOPE
e6a2106d5e9f   bridge     bridge    local
f8334a8e5022   host       host      local
ce7f0d0a4168   mybridge   bridge    local
d2585ac98b3b   none       null      local

#인터넷이 되지 않음
vagrant@ubuntu2204:~$ docker exec -it alpinez /bin/sh
/ # ip addr show
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever
/ #

/ # ping 172.18.0.3
PING 172.18.0.3 (172.18.0.3): 56 data bytes
ping: sendto: Network unreachable



<gateway 변경하여 생성>

#브릿지 생성
#ip주소도 생성가능
#게이트웨이도 다른것으로 변경가능
vagrant@ubuntu2204:~$ docker network create --driver bridge --subnet 172.30.0.0/16 --ip-range 172.30.0.0/24 --gateway 172.30.0.254 newbridge
32e648d512605198eea0abb11a4fd6378dc8b535d04af59eebefcf5f5d4a12fe

vagrant@ubuntu2204:~$ docker network ls
NETWORK ID     NAME        DRIVER    SCOPE
e6a2106d5e9f   bridge      bridge    local
f8334a8e5022   host        host      local
ce7f0d0a4168   mybridge    bridge    local
32e648d51260   newbridge   bridge    local
d2585ac98b3b   none        null      local
vagrant@ubuntu2204:~$

vagrant@ubuntu2204:~$ docker run -d --name apachex --network newbridge httpd
216bac096ad7f0e1859d728feb1943a2cab5bd8c503337450817f8ff928a5469
vagrant@ubuntu2204:~$ curl 172.30.0.1
<html><body><h1>It works!</h1></body></html>
반응형
